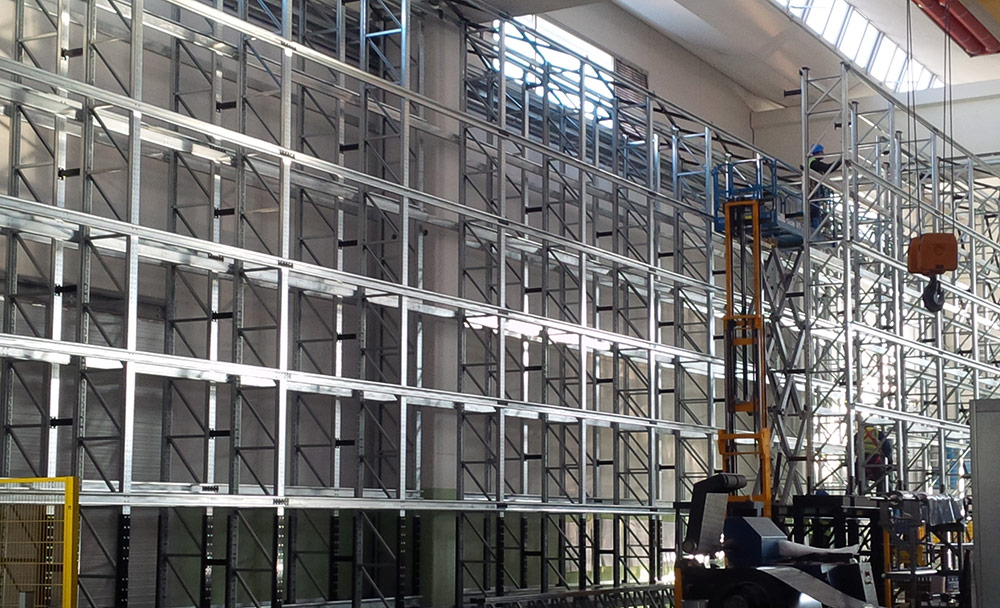

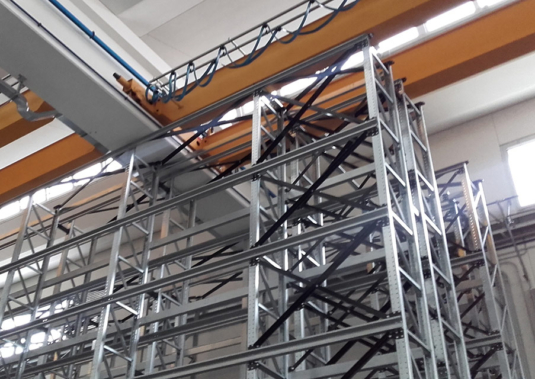

Per importante azienda del settore lavorazione profilati e lamiera abbiamo progettato una struttura per l’impianto automatico di stoccaggio costituita all’incirca da n. 750 bobine in nastro d’acciaio, con lunghezza totale mt 30,6, larghezza totale mt 5,6 e altezza 9 mt. Tale struttura è composta dall’elemento verticale detto spalla (costituita da due montanti verticali uniti fra loro da traversini e diagonali) e da travi orizzontali posti a determinati livelli detti correnti, che assolvono al compito di supporto per l’unità di carico. Tutti questi elementi, opportunamente progettati e dimensionati, vanno a costituire una struttura intelaiata.

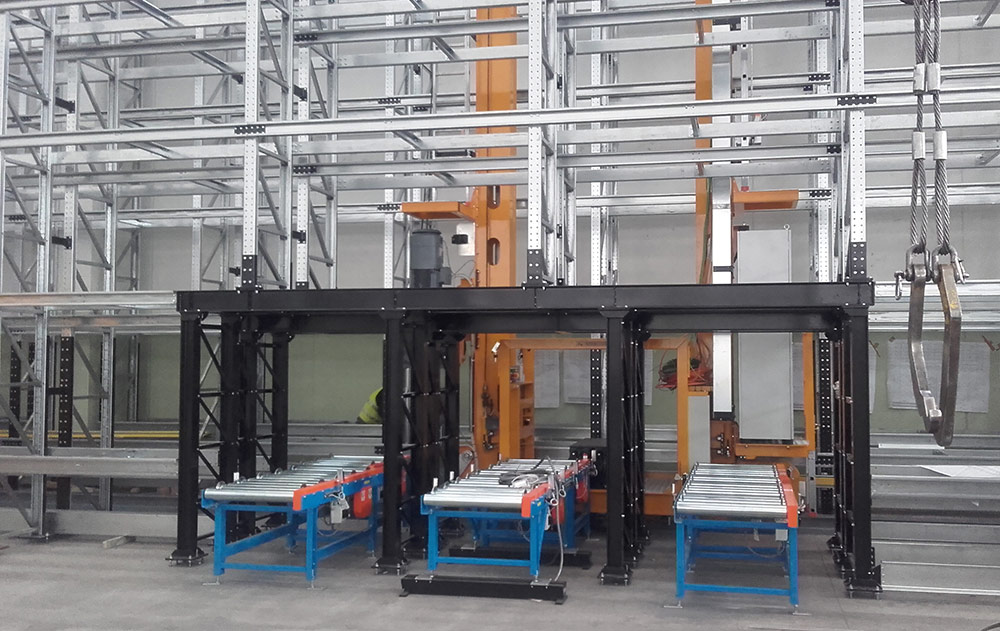

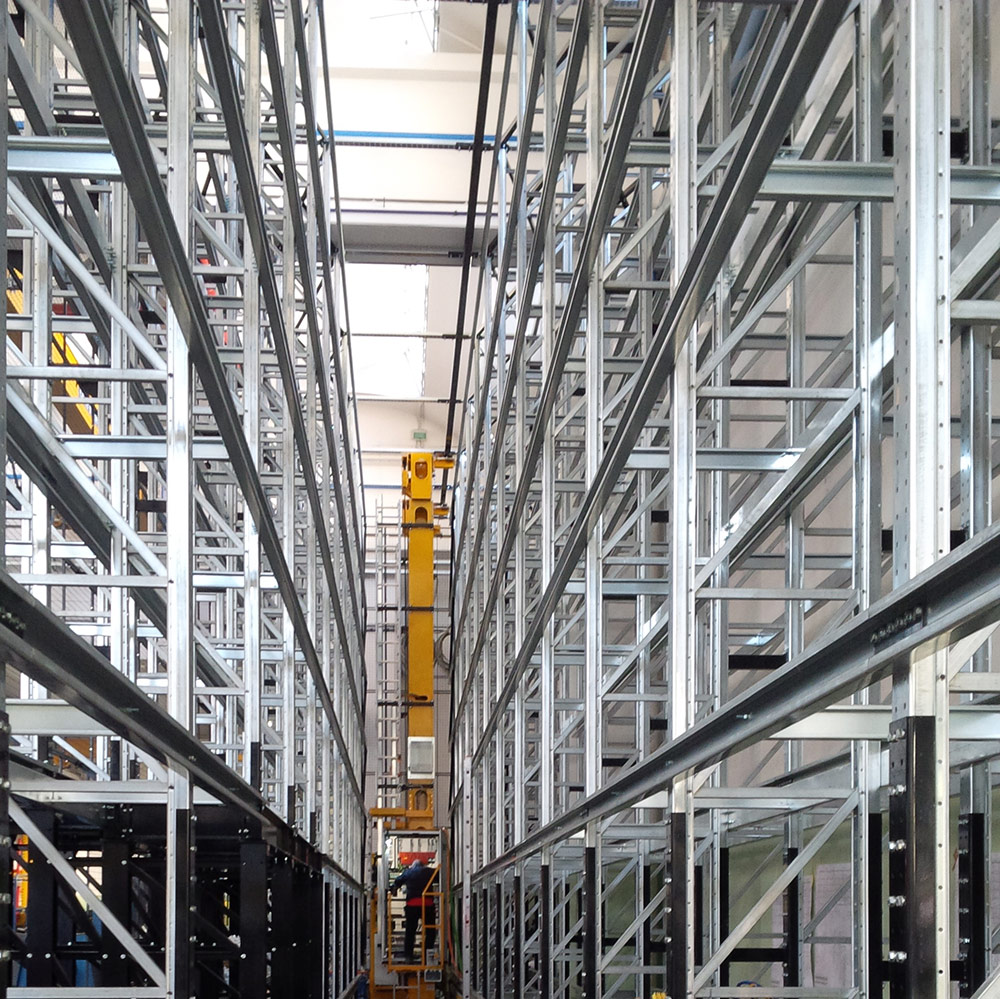

Nella parte inferiore il trasloelevatore scorre su una rotaia opportunamente fissata alla pavimentazione del magazzino. Sulle testate dell’impianto sono state previste strutture di controvento per assicurare stabilità longitudinale dell’intero impianto. Tutta la superficie laterale dell’impianto è segregata tramite pannellatura in rete, per prevenire accessi all’area dell’impianto e caduta accidentale di parti del carico. In ognuna delle testate è stato, inoltre, previsto l’inserimento di una porta di accesso alle aree di manutenzione.
